Waveshare 1.51inch Transparentes OLED Display, Entwicklungsboard - Kit

Post/DHL, UPS, Andere, Versand nach CH, Versand nach A

Waveshare 1.51 Transparent OLED Displaymodul, SPI, I2C, 128×64 Pixel, 3,3–5V

Post/DHL, UPS, Trans-o-Flex, Spedition

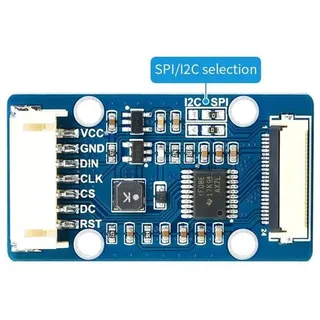

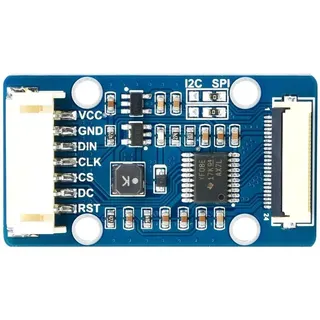

" 1,51 Zoll transparentes OLED , Auflösung 128 x 64, SPI/I2C-Schnittstellen, hellblaues Farbdisplay. Eingebetteter unabhängiger Treiberchip mit SPI/I2C-Schnittstellen. für Raspberry Pi , Arduino , STM32 usw. - Größe: 1,51\" - Auflösung: 128 x 64 - Anzeigefarbe: Hellblau - Schnittstelle: SPI/I2C - Anzeigefeld: OLED - Treiber: Eingebetteter Treiber Funktionen - OLED transparentes Modul, voller Betrachtungswinkel - Übernimmt 4-Draht-SPI- und I2C-Schnittstelle, bessere Kompatibilität, schnelle Datenrate - Kommt mit Entwicklungsressourcen (Beispiele für Raspberry Pi/Arduino/STM32) Spezifikationen - Betriebsspannung: 3,3 V / 5 V - Auflösung: 128 x 64 Pixel* - Pixelabstand: 0,274 × 0,274 mm - Modulgröße: 42,04 x 27,22 mm - Kommunikationsschnittstelle: 4-Draht-SPI/I2C - Anzeigegröße: 35,05 x 15,32 mm - ANZEIGEFELD: OLED - PIXELGRÖSSE: 0,254 × 0,254 mm - Treiber: Eingebetteter Treiber - Größe der Treiberplatine: 41 x 22,5 mm * Auf der Seite des Kabels befindet sich ein nicht transparenter weißer Bereich, der jedoch angezeigt werden kann Umschalten der SPI- und I2C-Steuerschnittstelle, unterstützt Controller-Boards wie Raspberry Pi/Arduino/STM32 - VCC: Stromversorgung (3,3 V/5 V-Eingang) - GND: Masse - DIN: SPI / I2C-Dateneingabe - CLK: SPI/I2CI-Takteingang - CS: Chipauswahl, niedrig aktiv - DC: Daten-/Befehlsauswahl (hoch für Daten, niedrig für Befehle) - RST: Zurücksetzen, niedrig aktiv Wiki: www.waveshare.com/wiki/1.51inch_Transparent_OLED Lieferumfang - 1,51 Zoll transparentes OLED x1 - PH2.0 7PIN-Kabel x1 - Schraubenpaket "

Post/DHL

Das 1,5 Zoll transparente OLED-Board hat, wie der Name schon sagt, ein transparentes Display, auf welchem du in hellblauen Pixeln alles anzeigen kannst, was du willst. Zu dem Display gehört ein Treiberboard, das einfach mit einer SPI/I2C-Schnittstelle angesteuert werden kann. Am unteren Rand des Displays befindet sich ein weisser Balken, der die Transparenz stört; an dieser Stelle können die Pixel jedoch trotzdem angesteuert werden. Technische Details: Hersteller: Waveshare Hersteller SKU: 22545 Betriebsspannung: 3,3 V / 5 V Kommunikationsschnittstelle: 4-wire SPI/I2C Display-Typ: OLED Auflösung: 128 × 64 Pixel Pixelabstand: 0,274 × 0,274 mm Pixelgrösse: 0,254 × 0,254 mm Abmessung Modul: 42,04 × 27,22 mm Abmessung Display: 35,05 × 15,32 mm Abmessung Treiberplatine: 41 × 22,5 mm Gewicht: 32 g Lieferumfang: 1x 1,51 Zoll transparentes OLED-Display 1x PH2.0 7p Kabel auf Dupont 1x Schraubenset.

International, Post/DHL, DPD, Spedition, Andere, Versand nach CH, Versand nach A

1,51-Zoll-OLED-Modul mit transparenter Anzeige und eingebettetem Treiberchip. Die Auflösung beträgt 128 × 64 Pixel, die Darstellung erfolgt in hellblauer Farbe. Der Bildschirm verwendet ein OLED-Panel mit vollem Betrachtungswinkel und unterstützt sowohl SPI- als auch I2C-Kommunikationsschnittstellen. Durch die Kombination von transparenter Anzeige und kompaktem Aufbau eignet sich das Modul für Design-orientierte Projekte und innovative Benutzeroberflächen. Das Display ist kompatibel mit Raspberry Pi, Arduino und STM32 und wird mit entsprechenden Beispielcodes geliefert. Die Integration in bestehende Mikrocontrollerprojekte erfolgt über eine 4-Draht-SPI- oder I2C-Verbindung. Die Umschaltung zwischen den Schnittstellen ist direkt auf dem Board möglich. Das Modul besitzt einen integrierten Treiber und benötigt keine externe Steuerungseinheit. Das transparente OLED-Modul ermöglicht die Darstellung von Inhalten bei gleichzeitigem Durchblick durch das Display. Typische Anwendungen liegen in Bereichen wie interaktiven Geräten, Wearables, Smart Home Interfaces oder kreativen Visualisierungen. Die Unterstützung für gängige Plattformen vereinfacht die Implementierung. Die elektrische Ansteuerung erfolgt über definierte Pins, wobei sowohl 3,3 V als auch 5 V als Versorgungsspannung zulässig sind. Das Display kann über ein 7-poliges PH2.0-Kabel mit einem Mikrocontroller verbunden werden. Die korrekte Ausrichtung des FPC-Kabels ist entscheidend für die Funktion. Eine falsche Verbindung kann zu Fehlfunktionen oder Beschädigung führen. Die Datenübertragung erfolgt über die Pins DIN (Daten), CLK (Takt), CS (Chip Select), DC (Daten/Kommando), und RST (Reset). Merkmale im Überblick Transparente OLED-Anzeige mit 128 × 64 Pixeln1,51 Zoll BildschirmdiagonaleDarstellungsfarbe: HellblauVolle Sichtbarkeit aus allen BlickwinkelnKompatibel mit Raspberry Pi, Arduino, STM32Schnittstellen: 4-Draht-SPI und I2CIntegrierter AnzeigetreiberKomplettes Beispielmaterial für EntwicklungsumgebungenKompatibilität Raspberry PiArduinoSTM32Technische Daten Auflösung: 128 × 64 PixelDisplaygröße: 35,05 × 15,32 mmModulgröße: 42,04 × 27,22 mmPixelabstand: 0,274 × 0,274 mmPixelgröße: 0,254 × 0,254 mmVersorgungsspannung: 3,3 V / 5 VDisplaypanel: OLEDSchnittstellen: SPI (4-Draht), I2CTreiber: Integrierter OLED-TreiberTreiberplatine: 41 × 22,5 mmSonstige Daten Richtige FPC-Kabelausrichtung erforderlich zur Vermeidung von SchädenSchnelle Datenübertragung durch SPI-UnterstützungGeeignet für Design-orientierte Embedded-AnwendungenLieferumfang 1x 1.51inch Transparent OLED1x PH2.0 7PIN Kabel1x SchraubensetLinks Produktseite mit Anleitungen und Informationen 1,51 Zoll transparentes OLED, Auflösung 128 x 64, SPI/I2C-Schnittstellen, hellblaues Farbdisplay. Eingebetteter unabhängiger Treiberchip mit SPI/I2C-Schnittstellen. für Raspberry Pi, Arduino, STM32 usw.Größe: 1,51"Auflösung: 128 x 64Anzeigefarbe: HellblauSchnittstelle: SPI/I2CAnzeigefeld: OLEDTreiber: Eingebetteter TreiberFunktionenOLED transparentes Modul, voller BetrachtungswinkelÜbernimmt 4-Draht-SPI- und I2C-Schnittstelle, bessere Kompatibilität, schnelle DatenrateKommt mit Entwicklungsressourcen (Beispiele für Raspberry Pi/Arduino/STM32)SpezifikationenBetriebsspannung: 3,3 V / 5 VAuflösung: 128 x 64 Pixel*Pixelabstand: 0,274 × 0,274 mmModulgröße: 42,04 x 27,22 mmKommunikationsschnittstelle: 4-Draht-SPI/I2CAnzeigegröße: 35,05 x 15,32 mmANZEIGEFELD: OLEDPIXELGRÖSSE: 0,254 × 0,254 mmTreiber: Eingebetteter TreiberGröße der Treiberplatine: 41 x 22,5 mm* Auf der Seite des Kabels befindet sich ein nicht transparenter weißer Bereich, der jedoch angezeigt werden kannUmschalten der SPI- und I2C-Steuerschnittstelle, unterstützt Controller-Boards wie Raspberry Pi/Arduino/STM32VCC: Stromversorgung (3,3 V/5 V-Eingang)GND: MasseDIN: SPI / I2C-DateneingabeCLK: SPI/I2CI-TakteingangCS: Chipauswahl, niedrig aktivDC: Daten-/Befehlsauswahl (hoch für Daten, niedrig für Befehle)RST: Zurücksetzen, niedrig aktiv 51inch_Transparent_OLEDLieferumfang1,
