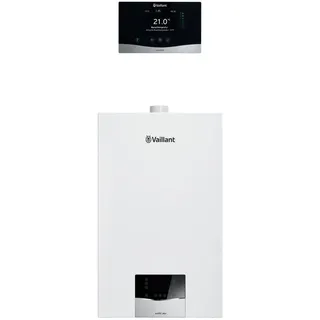

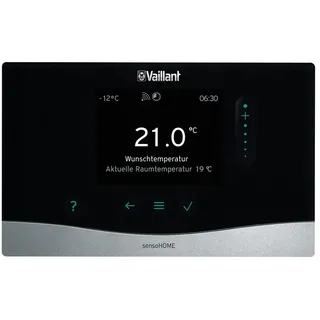

Vaillant Paket 1.777/3 ecoTEC plus VCW 20-26 CS1-5, VRT 380/2 Vaillant Bestell-Nr.: 8000014443 (Vorgängermodell Bestell-Nr.: 0010046336 (Paket 1.777/2)) Paketinhalt 1 × 0010043901 – ecoTEC plus VCW 20/26 CS/1-5 1 × 0010045485 – sensoHOME VRT 380/2 ecoTEC plus VCW 20/26 CS/1-5 Vaillant Bestell-Nr.: 0010043901 (Vorgängermodell Bestell-Nr.: 0010022010) 3,4 - 21 kW bei 50/30°C Erdgas E, Erdgas LL (Min - Max) 3 - 19,7 kW bei 80/60°C Erdgas E, Erdgas LL (Min - Max) 26 kW bei Warmwasserbetrieb Erdgas E, Erdgas LL (Max) Der neue ecoTEC plus eignet sich ideal als zentrales Heizsystem im Ein- oder Mehrfamilienhaus mit bis zu sechs Wohneinheiten. Dabei überzeugt er mit hocheffizienter Gas-Brennwerttechnik und modernem Design. Neue Technik für höchste Effizienz Mit dem neuen ecoTEC plus treffen Sie eine zukunftssichere Entscheidung: Die selbstadaptierende Verbrennungsregelung IoniDetect erkennt alle Gasarten automatisch und gleicht Qualitätsschwankungen aus. Dadurch wird immer eine optimale Verbrennung sowie eine maximale Energieausbeute erreicht – heute und in Zukunft. Der neue ecoTEC plus ist als Therme für den reinen Heizbetrieb (VC) und auch als Kombigerät mit integrierter Warmwasserbereitung (VCW) oder integriertem Warmwasserspeicher (VCI) erhältlich. Modernes Design und smarte Konnektivität Auch optisch war der ecoTEC plus nie besser. Das moderne neue Design überzeugt – genauso wie das einheitliche Bedienkonzept von Gerätedisplay und Reglern für eine schnelle Inbetriebnahme und Einstellung des Geräts. Wir empfehlen zusätzlich das Internetmodul sensoNET, damit Sie den ecoTEC plus komfortabel per App steuern können – und Ihr Installateur myVAILLANT Pro für die einfache und zeitsparende Ferndiagnose und -parametrierung nutzen kann. Lieferumfang 1 × ecoTEC plus VCW 20/26 CS/1-5 1 × Gerätehalter 1 × Ablaufrohr und Verschraubung für das Sicherheitsventil 1 × Kondensatablaufleitung 1 × Aufkleber für Flüssiggasumstellung 1 × Beutel mit Kleinmaterial (Montagesatz) 1 × Betriebsanleitung 1 × Installations-/Wartungsanleitung 1 × Montageanleitung Luft-Abgas-System 1 × Montageschablone 1 × Garantiekarte 1 × Produktdatenblatt, Energieeffizienzlabel, diverse Aufkleber Produktausstattung Hocheffizienz-Pumpe Wasserdrucksensor, Volumenstromsensor, Manometer, 10 Liter ADG, Sicherheitsventil, Quetschverschraubung Gasanschluss Integral-Kondensations-Wärmetauscher aus Edelstahl Sekundärwärmetauscher aus Edelstahl Integrierte Speicherregelung mit Vorrang-Umschaltventil eBUS-Schnittstelle Beleuchtetes Grafikdisplay mit Touch-Bedienelementen Diagnoseschnittstelle integriert Regelung raumtemperaturgeführter Regler sensoHOME VRT 380/2 Vaillant Bestell-Nr.: 0010045485 Der Einkreisregler sensoHOME 380/2 schafft neue Komfortmöglichkeiten bei Etagenheizungen in Mehrfamilienhäusern. In Verbindung mit dem optional erhältlichen Internetmodul sensoNET und der kostenfreien sensoAPP lässt sich die Heizung komfortabel steuern – von jedem Raum oder unterwegs. Das elegante, zukunftsweisende Design passt in jedes moderne Ambiente. Auch die einfache Handhabung über die intuitiven Touch-Bedienelemente auf dem hochauflösenden TFT-Grafikdisplay werden Sie zu schätzen wissen. Produktausstattung TFT-Grafikdisplay mit Touch-Bedienelementen eBUS-Schnittstelle Wochenplaner für Heizen, Warmwasser und Zirkulation Legionellen-Schutzfunktion Abwesenheitsfunktion Raumtemperaturregler Technische Daten – Tabellen Technische Daten Therme Gas-Wandheizgerät mit Brennwerttechnik – ecoTEC plus Einheit VCW 20/26 CS/1-5 VCW 25/32 CS/1-5 Bestell-Nr. 0010043901 0010043902 Vorgängermodell Bestell-Nr. 0010022010 0010022011 Energieeffizienzklasse Energieeffizienzklasse Raumheizung Energieeffizienzklasse Warmwasserbereitung Grunddaten Heizleistung bei 50/30°C Erdgas E,Erdgas LL (Min - Max) kW 3,4 - 21 3,8 - 27 Heizleistung bei 80/60°C Erdgas E,Erdgas LL (Min - Max) kW 3 - 19,7 3,5 - 25 Heizleistung bei 50/30°C Flüssiggas (Min - Max) kW 5,4 - 21 8,4 - 27 Heizleistung bei 80/60°C Flüssiggas (Min - Max) kW 4,8 - 19,7 7,8 - 25 Heizleistung bei Warmwasserbetrieb Erdgas E,Erdgas LL (Max) kW 26 32 Wirkungsgrad bei Warmwasserbetrieb Erdgas E,Erdgas LL % 98 Wirkungsgrad bei 30 % gem. EN 15502 Erdgas E,Erdgas LL % 110 Jahreszeitbedingte Raumheizungseeffizienz ηs % 94 WW-Dauerleistung Δt 30K l/min 12,2 15,1 Elektr. Leistungsaufnahme bei 30 % W 41 72 Elektr. Leistungsaufnahme im Heizbetrieb (Max) W 55 84 Elektr. Leistungsaufnahme im standby W 2 Beinhaltete Bauteile bei elektr. Leistung Pumpe Bereitschaftswärmeverlust bei tK 70°C % 0,45 0,36 Inhalt heizungsseitig l 2,1 2,6 Max Betriebsdruck heizungsseitig bar 3 Max Heizungs-Vorlauftemperatur °C 85 Anschlusswert bei Erdgas E 1) 2) m3/h 2,8 3,4 Anschlusswert bei Erdgas LL 1) 2) m3/h 3,3 4 Anschlusswert bei Flüssiggas 1) 2) kg/h 1,1 1,3 Kondenswassermenge bei 50/30°C l/h 2,04 2,55 Pumpen-Volumenstrom bei ΔT 20 K (Restförderhöhe) l/h (mbar) 849 (200) 1.075 (200) Ausdehnungsgefäßinhalt l 10 Vordruck bar 0,75 Spannung 230V/50Hz Produktmaß (Höhe / Breite / Tiefe) mm 720 / 440 / 348 Gewicht Produkt kg 36 41 Anschluss Heizung (VL und RL) G 3/4 Anschluss Kaltwasser,Warmwasser G 3/4 Anschluss Gas Ø 20 mm Anschluss Luft,Abgas Ø 60/100 CE PIN 0063CU3910 Gasgerätekategorie I2N, I3P 1) Dieser Wert dient zur Dimensionierung der Anschlussleitung 2) Bezogen auf 15°C und 1013 mbar WICHTIG Bitte informieren Sie sich vorab bei Ihrem Gasversorger für welche Gasart Sie die Therme benötigen. Die Installation von Gas- bzw. Elektrogeräten, darf nur durch einen konzessionierten Fachbetrieb durchgeführt werden.
Paket 1.777/3 ecoTEC plus VCW 20/26 CS/1-5, VRT 380/2 Produktvorteile: - Normnutzungsgrad 98 % (Hs) / 109 % (Hi) - Modulation bis zu 1:8 - Selbstadaptierende Verbrennungsregelung zum Ausgleich von Gasqualitätsschwankungen und zur vorbeugenden Geräteanalyse - Verbrennungsregelungssystem IoniDetect für alle Gasarten - Neues, modernes Design und kompakte Geräteabmaße für den einfachen Heizungstausch - Combi-Gerät mit integrierter Warmwasserbereitung nach dem Durchlaufprinzip - Aqua-Comfort-System plus, Auslauftemperatursteuerung und warmes Wasser ohne lange Wartezeit - Beleuchtetes Grafikdisplay mit Bedienung über Touch-Bedienelemente - Display zur Einstellung und Überwachung von internen Gerätefunktionen sowie zur Bedienung des Einkreisreglers sensoDIRECT 710 - Komfortsicherungsprogramm für eine zuverlässige Wärmeversorgung Ausstattung: - Hocheffizienz-Pumpe - Wasserdrucksensor, Volumenstromsensor, Manometer, 10 Liter ADG, - Sicherheitsventil, Quetschverschraubung Gasanschluss - Integral-Kondensations-Wärmetauscher aus Edelstahl - Sekundärwärmetauscher aus Edelstahl - Integrierte Speicherregelung mit Vorrang-Umschaltventil - eBUS-Schnittstelle - Beleuchtetes Grafikdisplay mit Touch-Bedienelementen - Diagnoseschnittstelle integriert Typ VCW 20/26 CS/1-5 Leistung bei 50/30 Grd. C (Erdgas EE/LL) 3,4 kW 21 kW 80/60 Grd. C (Erdgas EE/LL) 3 kW 19,7 kW 80/60 Grd. C (Flüssiggas) 4,8 kW 19,7 kW Leistung bei Warmwasserbereitung Max 26 kW Vor/Rücklaufanschluss G 3/4 Gasanschluss Durchm. 20 mm Luft-/Abgasanschluss Durchm. 60/100 Höhe/Breite/Tiefe 720 mm 440 mm 348 mm 1 x 0010043901 VCW 20/26 CS/1-5 1 x 0010045485 VRT 380/2 Paket Energ.Eff.Kl. Warmwasser A (A+++ - G)
