BOSCH Elektro-Durchlauferhitzer Tronic TR5001 21/24/27 EB Tronic TR5001 21/24/27 EB Bestell-Nr.: 7736506138 Einfach modernes Design Das Gerät fügt sich mit seinem modernen Glas-Design und einer Tiefe von nur 11 cm perfekt in jede Einrichtung ein. Der gewünschte Warmwassermodus kann problemlos über das Bedienfeld mit Drehknopf und aufgedruckten Symbolen eingestellt werden. Einfache und zeitsparende Installation in 3 Schritten – mit Clickfix 2.0 Die benötigten Anschlusspunkte sind farblich markiert und mit Hilfe der grafischen Installationsanleitung ist eine zeitsparende Installation möglich. Das Gerät verfügt über eine transparente Rückwand, durch die bereits bestehende Bohrungen sichtbar sind und beim Austausch genutzt werden können. Einfach optimal für jede Einbausituation Der Tronic TR5001 ist in verschiedenen Leistungsklassen mit 15/18/21 oder 21/24/27 kW verfügbar. Der Elektroanschluss erfolgt von oben oder über eine der beiden unteren Kabeleinführungen. Das sorgt für mehr Flexibilität bei der Installation. Internetfähigkeit nachrüstbar Durch die Verbindung mit dem (otional erhältlichen) WIFI-Gateway ist der Tronic 5000 internetfähig. Mit der Bosch HomeCom Easy App kann der Warmwasserbereiter dann per Smartphone von überall aus bedient werden. Einfache Bedienung Über das Bedienfeld mit Drehknopf und aufgedruckten Symbolen kann der gewünschte Warmwassermodus einfach eingestellt werden. Besondere Merkmale elektronisch geregelter Durchlauferhitzer, für stufenlose Temperaturregelung über das Bedienfeld mit Drehknopf und 6 Warmwasserprogrammen gleichzeitige Versorgung von mehreren Zapfstellen z.B. in Küche, Bad möglich spart bis zu 30 % Energie und Wasser bei Duschanwendungen gegenüber hydraulisch gesteuerten Durchlauferhitzern schnelle Über- oder Untertisch-Montage in 3 Schritten durch Clickfix 2.0-Montagetechnik mit flexiblem Kaltwasserzulaufschlauch und beweglichem Warmwasser-Auslauf Lieferumfang 1 × BOSCH Elektro-Durchlauferhitzer Tronic TR5001 21/24/27 EB 1 × Schieber 2 × Anschlussnippel 1⁄2′′ 4 × Schrauben 4 × Dübel 4 × Unterlegscheiben 1 × Durchflussbegrenzer 2 × Steckbrücken Befestigungsmaterial Montage- und Gebrauchsanleitung Technische Daten Elektro-Durchlauferhitzer BOSCH Tronic Einheit TR5001 15/18/21 EB TR5001 21/24/27 EB Bestell-Nr. 7736506137 7736506138 Energieeffizienzklasse Energieeffizienzklasse Warmwasserbereitung Lastprofil S Warmwasserbereitungs-Energieeffizienz % 39 Jährlicher Stromverbrauch kWh 476 Schallleistungspegel in Innenräumen dB (A) 15 Grunddaten Leistung kW 15/18/21 21/24/27 Warmwasserleistung 12°C bis 38°C (ohne Durchflussbegrenzer) l / min 8,1/9,8/11,6 11,6/13,0/14,6 Warmwasserleistung 12°C bis 38°C (mitDurchflussbegrenzer) l / min 5,0/7,6/7,6 7,6/9,4/9,4 Warmwasserleistung 12°C bis 60°C l / min 4,4/5,3/6,2 6,2/7,1/7,9 Max. Zulauftemperatur °C 55 Einschaltfließdruck (ohne DMB) bar 0,4 Einschaltwassermenge l / min 2,5 Max. Betriebsdruck bar 10 Maximale Auslaufmenge l / min 10 elektrische Daten Elektrischer Anschluss V 400 Absicherung A 25/25/32 32/40/40 Schutzart (EN 60529) IP25 Schutzklasse I Abmessungen Höhe mm 484 Breite mm 236 Tiefe mm 106 Gewicht kg 3,32 WICHTIG Zum Betrieb dieses Geräts wird ein Dreiphasen-Wechselstromanschluss (Starkstromanschluss) benötigt. Das Gerät darf nur nach Zustimmung des Netzbetreibers von diesem selbst oder einem, in das Installateurverzeichnis eines Netzbetreibers eingetragenes, Installationsunternehmen installiert werden.
Der Bosch TR5000 Durchlauferhitzer ist eine leistungsstarke Lösung für die komfortable Warmwasserversorgung im Haushalt. Dank elektronischer Regelung lässt sich die Wassertemperatur präzise über den Drehregler an der Gerätefront einstellen. Die Clickfix 2.0 Technik ermöglicht eine schnelle und einfache Installation. Mit seinem modernen Design fügt sich das Gerät optisch in jede Umgebung ein. * Einfach einstellbare Wassertemperatur über Drehregler * Effiziente Warmwasserbereitung mit elektronischer Steuerung * Schnelle Installation mit Bosch Clickfix 2.0 * Internetfähigkeit nachrüstbar * Für nahezu jede Einbausituation geeignet * Kompaktes Gehäuse mit moderner Glasoptik Spezifikationen Warmwasserbereitungs-Energieeffizienzklasse: A Energieeffizienzklasse-Spektrum: A+ bis F Warmwasserbereitungs-Energieeffizienz: 39 % Leistung: 21/24/27 kW Warmwasserleistung 12-38 °C (ohne Durchflussbegrenzer): 11,6/13,0/14,6 l/min Warmwasserleistung 12-38 °C (mit Durchflussbegrenzer): 7,6/9,4/9,4 l/min Warmwasserleistung 12-60 °C: 6,2/7,1/7,9 l/min Lastprofil: S Jährlicher Stromverbrauch: 476 kWh Schallleistungspegel: 15 dB(A) Elektrischer Anschluss: 400 V Absicherung: 32/40/40 A Maximale Zulauftemperatur: 55 °C Schutzart: IP25 Einschaltfließdruck (ohne DMB): 0,4 bar Einschaltwassermenge: 2,5 l/min Maximaler Betriebsdruck: 10 bar Schutzklasse: I Dimensionen Höhe: 484 mm
Bosch Tronic 5000 TR5001EB E-Durchlauferhitzer 21-27 kW 400 Volt 7736506138 EEK:A Beschreibung: elektronisch gesteuert Übertischgerät geschlossen (druckfest) Leistungsumschaltung 3 in 1: 21/24/27 kW Elektroanschluss von oben oder über eine der unteren Kabeleinführungen ClickFix 2.0 Installationstechnik: für schnelle und einfache Montage in 3 Schritten modernes Glas-Design Bedienfeld mit Drehknopf und aufgedruckten Symbolen zur Einstellung des gewünschten Warmwassermodus Sicherstellung des Verbrühschutzes durch die Einstellung einer Höchsttemperatur In Verbindung mit dem WIFI-Gateway G10-1W (nicht im Lieferumfang enthalten) über die Bosch HomeCom Easy App per Smartphone bedienbar Einsatzbereiche: Handwaschbecken Küchenspüle Dusche Badewanne Technsiche Daten: Bauform / Bauart: druckfest Montageart: Übertisch Leistung: 27 kW Elektrischer Anschluss: 400 Volt Absicherung: 32 / 32 / 40 A Zulauftemperatur max.: 20 °C Einschaltfließdruck (ohne DMB) : 0,4 bar Einschaltwassermenge: 2,5 l/min Warmwasserleistung 12 °C bis 38 °C (ohne Durchflussbegrenzer) : 11,6 / 13,0 / 14,6 l/min Warmwasserleistung 12 °C bis 38 °C (mit Durchflussbegrenzer) : 7,6 / 9,4 / 9,4 l/min Warmwasserleistung 12 °C bis 60 °C: 6,2 / 7,1 / 7,9 l/min Betriebsdruck max.: 10 bar Einstellung des Temperaturreglers (Lieferzustand) : 60 °C Täglicher Stromverbrauch (bei durchschnittlichen Klimaverhältnissen) : 2,190 kWh Jährlicher Stromverbrauch: 476 kWh Schallleistungspegel in Innenräumen: 15 dB (A) Klasse für die Warmwasserbereitungs-Energieeffizienz: A Energieeffizienzklassen-Spektrum: A+ -> F Warmwasserbereitungs-Energieeffizienz: 39 % Lastprofil: S Schutzklasse: I Schutzart (EN 60529) : IP25 Anschluss Kaltwasser: AG 1/2" (15 mm) Anschluss Warmwasser: AG 1/2" (15 mm) Geeignet für Kunststoffrohr: Ja Höhe: 483 mm Breite: 236 mm Tiefe: 106 mm Nettogewicht: 3,32 kg Serie: Tronic Typ: TR5001 21/24/27 EB Hersteller: Bosch Thermotechnik GmbH Artikel-Nr.: 7736506138
Der Bosch Durchlauferhitzer TR500121/24/27EB ist ein leistungsstarkes Gerät, das für die effiziente Bereitstellung von Warmwasser konzipiert wurde. Mit einer Nennleistung von bis zu 27 kW und einer elektronischen Leistungsregelung bietet dieser Durchlauferhitzer eine zuverlässige Lösung für den täglichen Bedarf an Warmwasser. Die Montage erfolgt übertisch, was eine flexible Installation ermöglicht. Das Gerät ist für den Betrieb mit einem Drei-Phasen-Wechselstromanschluss ausgelegt und benötigt eine Zustimmung des Netzbetreibers für die Installation. Die Schutzart IP25 gewährleistet, dass das Gerät gegen das Eindringen von Wasser geschützt ist, was es ideal für den Einsatz in verschiedenen Umgebungen macht. Mit einem Gewicht von nur 3,32 kg ist der Durchlauferhitzer leicht zu handhaben und zu installieren. Die integrierte Kindersicherung und die Luftblasenerkennung erhöhen die Sicherheit im Betrieb. - Energieeffizienzklasse A für niedrigen Stromverbrauch - Maximaler Arbeitsdruck von 10 bar - Eingebaute Kindersicherung für erhöhte Sicherheit - Luftblasenerkennung zur Vermeidung von Betriebsstörungen - Internetfähigkeit nachrüstbar für moderne Anwendungen.

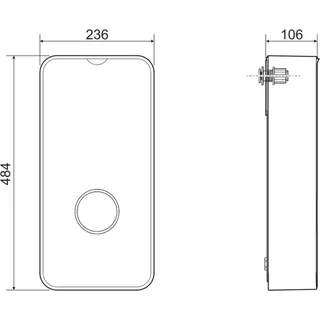

BOSCH Durchlauferhit. TR5001 21/24/27 EB 484x236x106, 27 kW, elektronischgeregelt Elektronisch geregelter Durchlauferhitzer der Serie Tronic 5000 Im revolutionären neuen Bosch Design LED-Anzeige mit Drehknopf und 4 Temperaturstufenanzeigen Weiterentwickelte CLICKFIX plus®-Montagetechnik für noch schnellere und einfachere Montage Internetfähigkeit optional nachrüstbar In Verbindung mit z.B. einer Solaranlage kann vorerwärmtes Wasser bis 55°C nacherwärmt werden Übertischgerät, druckfest geschlossen, "3in1"-Leistungsumschaltung Typ: TR5001 21/24/27 ESOB Nennleistung: 27 kW Max. Warmwasser-Betriebsdruck: 10 bar Einschaltfließdruck (ohne Durchflussbegrenzer): 0,4 bar Max. Zulauftemperatur: 55 °C Einschaltwassermenge: 2,5 l/min Max. Auslaufmenge: 10 l/min Warmwassermenge bei minimaler Leistung bei 38°C und 12°C Kaltwasser-Eintrittstemperatur: 13 l/min Warmwassermenge bei maximaler Leistung bei 38°C und 12°C Kaltwasser-Eintrittstemperatur: 14,6 l/min Warmwassermenge bei minimaler Leistung
Typ: TR5001 21/24/27 ESOBNennleistung: 27 kWMax. Warmwasser-Betriebsdruck: 10 barEinschaltfließdruck (ohne Durchflussbegrenzer): 0,4 barMax. Zulauftemperatur: 55 °CEinschaltwassermenge: 2,5 l/minMax. Auslaufmenge: 10 l/minWarmwassermenge bei minimaler Leistung bei 38°C und 12°C Kaltwasser-Eintrittstemperatur: 13 l/minWarmwassermenge bei maximaler Leistung bei 38°C und 12°C Kaltwasser-Eintrittstemperatur: 14,6 l/minWarmwassermenge bei minimaler Leistung bei 60°C und 12°C Kaltwasser-Eintrittstemperatur: 7,1 l/minWarmwassermenge bei maximaler Leistung bei 60°C und 12°C Kaltwasser-Eintrittstemperatur: 7,9 l/minElektrischer Anschluss: 400 VSchutzart (EN 60529): IP25 IPSchutzklasse (EN 61140): IAbsicherung: 40 AHöhe: 484 mmBreite: 236 mmTiefe: 106 mmNettogewicht: 3,32 kgWarmwasserbereitungs-Energieeffizienzklasse: AEnergieeffizienzklassen-Spektrum: A+ -> FWarmwasserbereitungs-Energieeffizienz: 39 %Lastprofil: Sjährlicher Stromverbrauch: 476 kWhSchallleistungspegel in Innenräumen: 15 dB (A)Hersteller: Bosch Thermotechnik GmbHTyp: TR5001 21/24/27 EBBestell-Nr.: 7736506138Verpackungsabmessung: 235,6x106,4x483,6 mmGesamtgewicht inkl. Verpackung: 3,8 kgFür den Betrieb dieses Durchlauferhitzers bedarf es eines Drei-Phasen-Wechselstromanschlusses.Die Installation eines solchen starkstrombetriebenen Durchlauferhitzers bedarf der Zustimmung des Netzbetreibers und darf nur durch den Netzbetreiber oder ein in das Installateurverzeichnis des Netzbetreibers eingetragenes Installationsunternehmen vorgenommen werden. EEK A (Spektrum A+ bis F )
Bosch elektronischer Durchlauferhitzer TR 5001-Serie Dieser elektronisch geregelte Durchlauferhitzer vereint höchste Effizienz mit maximalem Komfort. Über den benutzerfreundlichen Drehknopf können Sie mühelos Ihre gewünschte Wassertemperatur einstellen und genießen sofort warmes Wasser in perfekter Dosierung. Mit seinem modernen und ansprechenden Design fügt sich das Gerät nahtlos in jedes Badezimmer ein. Dank des innovativen Clickfix 2.0-Systems ist die Installation kinderleicht und in nur drei Schritten erledigt – zeitsparend und ohne großen Aufwand. Für jede Einbausituation bietet dieses Gerät die optimale Lösung. Zusätzlich lässt sich die Internetfähigkeit nachrüsten, um die Bedienung noch smarter und komfortabler zu gestalten. Vorteile auf einen Blick: einfaches modernes Design zeitsparende Installation über Clickfix 2.0 Internetfähigkeit nachrüstbar verschiedene Leistungsklassen: 11/13, 15/18/21 oder 21/24/27 kW einfache Bedienung: Bedienfeld mit Drehknopf Technische Daten: Typ TR5001 11/13 ESOB TR5001 15/18/21 ESOB TR5001 21/24/27 ESOB Nennleistung 13 kW 21 kW 27 kW Max. Warmwasserbetriebsdruck 10 bar Einschaltfließdruck (ohne Durchflussbegrenzer) 0,4 bar Max. Zulauftemperatur 55 °C Einschaltwassermenge 2,5 l/min Max. Auslaufmenge 7,1 l/min 10 l/min 10 l/min Warmwassermenge bei minimaler Leistung bei 38°C und 12°C Kaltwasser-Eintrittstemperatur 6 l/min 11,6 l/min 13 l/min Warmwassermenge bei maximaler Leistung bei 38°C und 12°C Kaltwasser-Eintrittstemperatur 7,1 l/min 13 l/min 14,6 l/min Warmwassermenge bei minimaler Leistung bei 60°C und 12°C Kaltwasser-Eintrittstemperatur 3,3 l/min 6,2 l/min 7,1 l/min Warmwassermenge bei maximaler Leistung bei 60°C und 12°C Kaltwasser-Eintrittstemperatur 3,8 l/min 7,1 l/min 7,9 l/min Elektrischer Anschluss 400 V Schutzart (EN 60529) IP25 IP Schutzklasse (EN 61140) I Absicherung 25 A 32 A 40 A Höhe 434 mm 484 mm Breite 236 mm Tiefe 106 mm Nettogewicht 3,32 kg Warmwasserbereitungs-Energieeffizienzklasse A Energieeffizienzklassen-Spektrum A+ -> F Warmwasserbereitungs-Energieeffizienz 39 % Lastprofil XS S jährlicher Stromverbrauch 467 kWh Schallleistungspegel in Innenräumen 15 dB (A) Hersteller Bosch Thermotechnik GmbH Lierferumfang: Bosch elektronischer Durchlauferhitzer TR5001 (Typ: 11/13 kW , 15/18/21 kW , 21/24/27 kW) Bedienungsanleitung Installationshinweis Durchlauferhitzer Die Geräten mit einem Anschlusswert von 400V ist ein Starkstromanschluss (Drei-Phasen-Wechselanschluss) notwendig, die Installation darf nur durch einen eingetragenen Fachhandwerksbetrieb vorgenommen werden und vor einer Erstinstallation ist die Zustimmung des jeweiligen Netzbetreibers einzuholen. Für Geräte mit einer Nennleistung von mehr als 12KW benötigen Sie die Zustimmung Ihres Netzbetreibers. Bitte wenden Sie sich für die Installation an den Netzbetreiber oder an ein in das Installateurverzeichnis des Netzbetreibers eingetragenen Installationsunternehmen. Dieses Installationsunternehmen ist Ihnen auch behilflich bei der Einholung der erforderlichen Zustimmung des jeweiligen Netzbetreibers.
