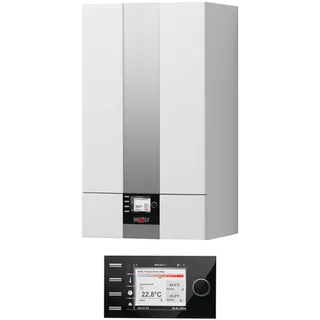

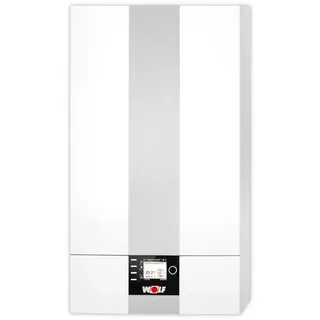

W O LF CGB-2 20 Gas-Brennwert-Therme, mit hocheffizienter Heizkreispumpe Therme WOLF CGB-2 20 WOLF Art.-Nr.: 8615009 4,4 - 20,4 kW bei 50/30 °C (Min - Max) 3,8 - 18,9 kW bei 80/60 °C (Min - Max) Die Gas-Brennwert-Therme CGB-2 bietet Ihnen modernste Heiztechnolgie, um Ihr Zuhause effizient mit Wärme zu versorgen. Die CGB-2 ist ideal für Ein- und Mehrfamilienhäuser, sowohl für einen Neubau als auch bei einer Sanierung. Bedienen und überwachen können Sie das Gerät mit dem WOLF Regelungssystem oder auch über das ISM7 Schnittstellenmodul (optional erhätlich) mit Ihrem Smartphone . Übrigens: Wenn Sie größere Mengen Warmwasser für sich und Ihre Familie benötigen, dann ergänzen Sie die CGB-2 am besten mit einem Warmwasserspeicher aus diesem Angebot. Produktmerkmale Längere Geräte-Lebensdauer und niedriger Brennstoffverbrauch durch eine stufenlos modulierbare Leistung schon ab 1,8 kW Arbeitet sehr effizient mit einem Normnutzungsgrad von 110%, d.h. nicht nur der Energieträger Gas wird optimal genutzt, sondern auch die im Abgas enthaltene Restenergie wird wiederverwendet Schont die Umwelt dank extrem niedriger Schadstoffemissionen Einfach und intuitiv zu bedienen über das Bedienmodul BM-2 oder über die Smartset-App Wartungsfreundlich: Unkomplizierte und zeitsparende Wartung für den Handwerker, das reduziert Ihre Instandhaltungskosten Leiser Betrieb dank der speziellen Gehäuse-Innendämmung mögliches Zubehör witterungsgeführter Regler Bedienmodul WOLF BM-2 (zwingend erforderlich) WOLF Anschluss-Set für Aufputz- oder Unterputzinstallation Warmwasserspeicher mit einem Fassungsvermögen von 120 l, 150 l, 200 l oder 300 l Abgassystem für Schachteinbau oder Dachdurchführung Die möglichen Gasarten Erdgas E/H, Erdgas LL und Flüssiggas P sind nur über die Regelung BM-2 einstellbar. Regelung witterungsgeführter Regler Bedienmodul BM-2 WOLF Art.-Nr.: 2745304 Die intuitive Haustechnik-Steuerung der neuesten Generation. Das BM-2 ist die innovative und smarte Schaltzentrale für Ihre Heizungs-, Solar- und Lüftungssteuerung. Und mit unseren Zusatzmodulen und Schnittstellen können Sie Ihre Heiztechnik jetzt auch per App und SmartHome bedienen. Produktmerkmale Anwenderfreundliche Darstellung von Grafiken und Infotexten dank großem Farbdisplay. Kann ins Heizgerät integriert oder im Wohnzimmer installiert werden. Schnelle und einfache Steuerung mit vier intuitiven Funktionstasten und einem Drehregler. SD-Karten-Steckplatz für einfache Software-Updates. Bedienung von WOLF Wärmeerzeugern der neusten Generation, Heiz- und Mischerkreisen, Warmwassersystemen, WOLF Solaranlagen sowie der Wohnraumlüftung CWL Excellent. inkl. Außentemperaturfühler Die Therme kann ohne Regelung nicht in Betrieb genommen werden. Anschlüsse WOLF Anschluss-Set für Aufputzinstallation WOLF Art.-Nr.: 2072346 komplett, mit thermischer Sicherung, für Gasheizhermen bestehend aus: Gaskugelhahn mit thermischer Sicherung Durchgangswartungshahn mit KFE-Hahn Durchgangswartungshahn mit KFE-Hahn und Anschluss für Sicherheitsventil R 1⁄2′′ Sicherheitsventil 3bar Ansprechdruck Ablauftrichter WOLF Anschluss-Set für Unterputzinstallation WOLF Art.-Nr.: 2072347 komplett, mit thermischer Sicherung, für Gasheizhermen bestehend aus: Gaskugelhahn mit thermischer Sicherung Eckwartungshahn mit KFE-Hahn Eckwartungshahn mit KFE-Hahn und Anschluss für Sicherheitsventil R 1⁄2′′ Sicherheitsventil 3bar Ansprechdruck Ablauftrichter Speicher SUNSYSTEM Warmwasserspeicher, aus Stahl, emailliert, mit 1 Wärmetauscher wahlweise mit einem Fassungsvermögen von 120 l, 150 l, 200 l oder 300 l Artikelnummern: WWS120-1, WWS150-1, WWS200-1 oder WWS300-1 Die Speicher der Serie S werden zur Warmwasseraufbereitung verwendet. Die Modelle SN verfügen über einen integrierten Wärmetauscher (Typ Rohrschlange) zum Anschluss an einer Solaranlage oder einem Heizkessel. Wahlweise können Sie noch eine elektrische Heizpatrone (nicht im Lieferumfang enthalten) anschließen. Stellschrauben sind im Lieferumfang dieses Warmwasserspeichers enthalten. Die Stellschrauben werden im unteren Teil der vertikalen Speicher (von 150 bis 500 l) angebracht. Verwenden Sie diese um den Speicher zu nivellieren. Für eine gute Wärmeerhaltungskapazität und Energieeffizienz wird eine hochwertige Isolierung benötigt. Deswegen ist der Speicher mit 50 mm hartem PU als Isolierung ausgestattet. Der Speicher ist aus hochwertigem S235JR Stahl hergestellt. Die Beschichtung aus hochwertiger Titanium-Emaille schützt den Speicher vor Korrosion. Vorteile Fußbodenaufstellung Hochleistungswärmedämmung Isolierung: 50 mm hartes PU Vertikal und horizontal ausgerichtete Speiche Korrosionsschutz durch Anode und Titanium-Emaille Große Wärmetauscherfläche gewährleistet den schnellen und effizienten Wärmeaustausch Anschlüsse zum Einbau einer oder mehrere elektrischen Heizpartonen Alle Anschlüsse sind mit Innengewinde ausgeführt Bequeme Revisionsöffnung Einfache Montage WOLF Speichertemperaturfühler WOLF Art.-Nr.: 8852829 Temperaturfühler (NTC 5K, ø 6MM) Produktmerkmale Kabellänge ca. 3 m Durchmesser Fühler: 6 mm Abgassystem senkrechte Luft- / Abgasführung – Schachteinbau (starr) Einwandiges, druckdichtes Abgassystem aus Kunststoff (PP) angepasste Kesselanschlüsse ermöglichen den Anschluss an alle gängigen Kesseltypen Ringspalt zwischen Innenrohr und Schacht kann für Zuluftführung genutzt werden feuchteunempfindlich einsetzbar bis 5000 Pa (bis ø 200 mm) bestehend aus: Grundpaket Schornstein DN 80/125mm für Brennwerttherme / Brennwertkessel Konzentrische Verbindungsleitung (Außenrohr weiß lackiert / Innenrohr Kunststoff) für Feuerstätten in raumluftunabhängiger Betriebsweise. Einbau nur im Gebäude, als Verbindungsleitung zur senkrechten Abgasführung. 1 × Universalkopfabdeckung incl. Mündungsrohr aus Edelstahl 4 × Montageschellen / Abstandshalter im Schacht 1 × Winkel 87° mit Stützfuß und Auflageschiene 1 × Wetterkragen/ Wandrosette 1 × Längenelement 500 mm DN 80/125 1 × T-Stück 87° mit Revisionsdeckel DN 80/125 WOLF Luft/Abgasübergang DN60/100 auf DN80/125 WOLF Bestell-Nr.: 2651733 für Abgasführung konzentrisch, weiß, steckbar Abgasrohr-Pack starr (wahlweise 8 m / 10 m / 12 m / 14 m) 8 / 10 / 12 / 14 × Abgasrohr Kunststoff (PP) DN 80, 1000 mm senkrechte Luft- / Abgasführung – Schrägdach / Dachdurchführung Konzentrische, druckdichte Verbindungsleitung mit Kunststoff-Innenrohr und eloverzinktem Außenrohr für Feuerstätten in raumluftunabhängiger Betriebsweise oder bei Verwendung der Feuerstätte als Dachheizzentrale. bestehend aus: Grundpaket Schrägdach / Dachdurchführung DN 80/125 mm für Brennwerttherme / Brennwertkessel Konzentrische Verbindungsleitung (Außenrohr weiß lackiert / Innenrohr Kunststoff) für Feuerstätten in raumluftunabhängiger Betriebsweise. Einbau nur im Gebäude, als Verbindungsleitung zur senkrechten Abgasführung. 1 × Längenelement mit Revision 1 × Längenelement 500 mm 1 × Terminal senkrecht aus Edelstahl 1 × Dachdurchführung inkl. Dachziegel aus Edelstahl 36°-45° mit Bleirand und Wetterkragen WOLF Luft/Abgasübergang DN60/100 auf DN80/125 WOLF Bestell-Nr.: 2651733 für Abgasführung konzentrisch, weiß, steckbar wahlweise Verlängerung konzentrisch 0,5 m oder 1 m konzentrisches Verlängerungsrohr Brennwert Luft-/Abgasführung (DN80/125 mm; PP) im Innenbereich 1 × Verlängerungsrohr konzentrisch 0,5 m oder 1 m zur Verlängerung auf eine Gesamtlänge von 1,8 m bzw. 2,3 m Technische Daten – Tabellen Technische Daten (Therme) Gas-Brennwerttherme, Gastherme CGB-2-14 CGB-2-20 CGB-2-24 Bestell-Nr. 8615008 8615009 8615010 Energieeffizienzklasse Energieeffizienzklasse Raumheizung Energieeffizienzklassen-Spektrum Jahreszeitenbedingte Raumheizungs-Energieeffizienz % 93 Grunddaten Nennwärmeleistung bei 80/60°C kW 13,5 18,9/22,2 1) 23,8/27,1 1) Nennwärmeleistung bei 50/30°C kW 15,2 20,4 25,8 Nennwärmebelastung kW 14,0 19,6/23,0 24,6/28,0 Kleinste Wärmeleistung (modulierend) bei 80/60°C kW 1,8/4,6 2) 3,8/6,8 2) 4,8/6,8 2) Kleinste Wärmeleistung (modulierend) bei 50/30°C kW 2,1/5,4 2) 4,4/7,4 2) 5,6/7,4 2) Kleinste Wärmeleistung (modulierend) kW 1,9/4,9 2) 3,9/6,9 2) 4,9/6,9 2) Heizungsvorlaufanschluss G 3⁄4′′ (DN20) Heizungsrücklaufanschluss G 3⁄4′′ (DN20) Warmwasseranschluss/Zirkulation G 3⁄4′′ Kaltwasseranschluss G 3⁄4′′ Gasanschluss R 1⁄2′′ Luft-/ Abgasrohranschluss mm 60/100 Abmessungen Höhe mm 790 Breite mm 440 Tiefe mm 378 Gesamtgewicht kg 33 Luft- / Abgasführung Typ B23P , B33P , C13(x), C33(x), C43(x), C53(x), C63(x), C83(x), C93(x) Gas-Kategorie II2N3P Gasanschlusswert: Erdgas E/H(Hi=9,5kWh/m3=34,2MJ/m3) m3/h 1,44 2,06/2,42 2,52/2,95 Erdgas LL (Hi=8,6kWh/m3=31,0MJ/m3) m3/h 1,59 2,28/2,67 2,79/3,25 Flüssiggas P (Hi=12,8kWh/m3=46,1MJ/m3) kg/h 1,07 1,53/1,80 1,87/2,19 Gasanschlussdruck: Erdgas (min - max zulässig) mbar 20 (17-25) Flüssiggas (min - max zulässig) mbar 50 (42,5-57,5) Normnutzungsgrad bei 40/30°C (Hi/Hs) % 110/99 Normnutzungsgrad bei 75/60°C (Hi/Hs) % 107/96 Wirkungsgrad bei Nennlast und 80/60°C(Hi/Hs) % 98/88 Wirkungsgrad bei 30% Teillast und TR=30°C(Hi/Hs) % 108/97 Vorlauftemperatur Werkseinstellung °C 75 Vorlauftemperatur bis ca. °C 90 max. Gesamtüberdruck bar 3,0 max. Restförderhöhe f. Heizkreis: Hocheffizienzpumpe (EEI ≤ 0,20) 600 l/h Fördermenge(14kW bei ∆t=20K) mbar 550 550 550 860 l/h Fördermenge (20kW bei ∆t=20K) mbar - 430 430 1030 l/h Fördermenge (24kW bei ∆t=20K) mbar - - 280 Warmwasserinhalt des Heizwasserwärmetauschers l 1,3 Ausdehnungsgefäß Gesamtinhalt l 10 Ausdehnungsgefäß Vordruck bar 0,75-0,95 Abgastemperatur 80/60-50/30 bei Qmax °C 62-45 70-50 76-50 Abgastemperatur 80/60-50/30 bei Qmin °C 30-25 30-25 33-27 verfügbarer Förderdruck des Gasgebläses bei Qmax Pa 125 135 180 verfügbarer Förderdruck des Gasgebläses bei Qmin Pa 10 14 17 Abgaswertegruppe G52 NOx-Klasse 5 Kondenswassermenge bei 50/30°C l/h ca. 1,4 ca. 2,0 ca. 2,4 pH Wert des Kondensats ca. 4,0 Elektrische Leistungsaufnahme Standby W 3 Elektrische Leistungsaufnahme maximal W 17-45/59 1) 17-51/63 1) 17-62/88 1) Schutzart IP IPX4D Elektroanschluss/Absicherung 230V / 50Hz / 16A/B 1) Heizbetrieb / Warmwasserbetrieb 2) Erdgas / Flüssiggas (G31) Die Anforderungen von proKlima und KfW werden erfüllt. Technische Daten (Speicher) Warmwasserspeicher Einheit WWS120-1 WWS150-1 WWS200-1 WWS300-1 Energieeffizienzklasse Energieeffizienzklasse Warmwasserspeicher Grunddaten Speicherinhalt l 120 150 200 300 Betriebsdruck / Max. Temperatur bar / °C 8/95 8/95 8/95 8/95 Prüfdruck bar 13 13 13 13 El. Heizpatrone (optional) kW 1 × (3) 2 × (3÷6) 2 × (3÷6) 2 × (3÷7,5) Anschluss Kaltwasser mm 110 Rp1′′/202 Rp1′′/215 Rp11⁄4′′/270 Anschluss Warmwasser mm 814 Rp1′′/1140 Rp1′′/1170 Rp11⁄4′′/1204 Rezilkulation mm Rp3⁄4′′/520 Rp3⁄4′′/500 Rp3⁄4′′/663 Rp1′′/673 Temperaturregler mm, Rp1⁄2′′ 601 892 995 950 Entlüftung mm, Rp1′′ --- 1340 1410 1480 Mannloch / Flansch mm Ø 110/272 180/309 Ø 110 180/320 Ø 110 180/450 Ø 110 Entleeren mm, Rp1′′ 20 20 20 20 Thermometer mm, Rp1⁄2′′ 601 1138 1170 1204 Anode mm, Rp11⁄4′′ 814 1340 1410 1079 Muffe fur die Heizpatrone des Mantels mm, Rp11⁄2′′ 520 850 950 850 Muffe fur die Heizpatrone des Reserve Ausgangdeckels mm, Rp11⁄2′′ --- 309 320 450 Zusätzlicher Fühler mm, Rp1⁄2′′ 330 392 407 450 Wärmetauscher Betriebsdruck / max. Temperatur bar / °C 16/160 16/110 16/110 16/110 Prüfdruck bar 25 25 25 25 Inhalt l 3,80 5,55 7,40 9,25 Wärmetauscherfläche m2 0,6 0,9 1,2 1,5 Vorlauf Wärmetauscher mm, Rp1′′ 450 692 805 850 Rücklauf Wärmetauscher mm, Rp1′′ 180 202 215 270 Dauerleistung nach 4708; 80 °C / 60 °C / 45 °C kW (m3/h) 27 (0,70) 29 (0,71) 53 (1,30) 62 (1,52) NL – Leistungskoeffizient bei 60 °C NL 60 °C 1,7 4,5 11 13 Druckverlust Δp Δp, mbar 30 75 120 180 Abmessungen Höhe mm 814 1070 1340 1420 Höhe mit Isolierung mm --- 1210 1460 1580 Durchmesser mm Ø 600 Ø 560 Ø 560 Ø 660 Gewicht kg 59 73 104 145 WICHTIG Bitte informieren Sie sich vorab bei Ihrem Gasversorger für welche Gasart Sie die Therme benötigen. Die Installation von Gas- bzw. Elektrogeräten, darf nur durch einen konzessionierten Fachbetrieb durchgeführt werden.
Die Wolf Gasbrennwert-Heiztherme CGB-2-20 ComfortLine überzeugt mit höchster Effizienz, kompakter Bauweise und zukunftssicherer Technologie. Ideal für Einfamilienhäuser und Modernisierungen – für maximale Heizleistung bei minimalem Verbrauch.
Die Lieferzeit beträgt 1 - 3 Werktage
Jetzt Bestellen! Bereits über 800.000 Glückliche Kunden!
Wolf Gasbrennwert-Heiztherme CGB-2-20 ComfortLine, mit hocheff. Heizkreispumpe Werkseitig für Erdgas E, LL eingestellt, umstellbar auf Flüssiggas. Für die Raumheizung mit Anschlussmöglichkeit für einen separaten Speicher-Wassererwärmer Geprüft nach EG-Richtlinien und DIN EN 483 für Heizungsanlagen nach DIN EN 12828 mit Vorlauftemperaturen bis 90° C und 3 bar zulässigem Betriebsdruck, geeignet für gleitend abgesenkten Betrieb bis auf Raumtemperatur. Leistung modulierend geregelt, gasadaptive, selbst kalibrierende Verbrennungsregelung mit Vormischbrenner für extrem niedrige Schadstoffemissionen und sich ändernde Gasbeschaffenheit, geschlossene Brennkammer für raumluftabhängigen und -unabhängigen Betrieb. Drehzahlgeregelter Ventilator. Verkleidung weiß RAL 9016 pulverbeschichtet. Hoher Normnutzungsgrad bis 110% (Hi) / 99% (Hs) für bestmögliche Energieausnutzung. Bedingungen des Umweltzeiche...
Wolf Gasbrennwert-Heiztherme CGB-2-20 ComfortLine, mit hocheffizienter HeizkreispumpeWerkseitig für Erdgas E, LL eingestellt, umstellbar auf Flüssiggas.Für die Raumheizung mit Anschlussmöglichkeit für einen separaten Speicher-WassererwärmerGeprüft nach EG-Richtlinien und DIN EN 483 für Heizungsanlagen nach DIN EN 12828 mit Vorlauftemperaturen bis 90° C und 3 bar zulässigem Betriebsdruck, geeignet für gleitend abgesenkten Betrieb bis auf Raumtemperatur.Leistung modulierend geregelt, gasadaptive, selbst kalibrierende Verbrennungsregelung mit Vormischbrenner für extrem niedrige Schadstoffemissionen und sich ändernde Gasbeschaffenheit, geschlossene Brennkammer für raumluftabhängigen und -unabhängigen Betrieb.Drehzahlgeregelter Ventilator.Verkleidung weiß RAL 9016 pulverbeschichtet.Hoher Normnutzungsgrad bis 110% (Hi) / 99% (Hs) für bestmögliche Energieausnutzung.Bedingungen des Umweltzeichens "BlauerEngel" nach RAL UZ61 bei Betrieb mitErdgas.Niedrige CO und NOx-Emissionen.Stufenlos modulierende Wärmeleistung ab 1,8 kW.Geringste Stromaufnahme im Standbybetrieb von 3W.Modulierende Hocheffizienzpumpe (EEI < 0,23) zur automatischen Anpassung des Volumenstroms.Zur Wartung ist der Heizwasser-Wärmetauscher unter Anlagendruck ausschwenkbar ohne Heizwasser abzulassen.Einfache Wartung durch beschichteten Heizwasserwärmetauscher Wolf ALUPro.Schnelle Montage, einfache Bedienung und Wartung mit bequemen Zugang zu allen Bauteilen.Leichte Abgasmessung von außen ohne Öffnen des Gerätes.Optimale Brennwertnutzung durch Spreizungsregelung ohne Überströmventil.Durch integrierte Abgas-Rückströmsicherung geeignet für die Mehrfachbelegung nach DVGW Arbeitsblatt G635.Warnmeldung bei niedrigen Wasserdruck durch elektronischen Heizwasserdrucksensor.Integriertes 3-Wege-Umschaltventil zur Umschaltung zwischen Heiz- und Warmwasserbetrieb.Regelung mit Gasfeuerungsautomat, elektronischer Zündung und Ionisations-Flammenüberwachung, 10l Ausdehnungsgefäß, Einhängewinkel, Druckmanometer für den Heizkreis, Elektronischer Drucksensor, Integr. Anschlussstück der Luft-/Abgasführung mit konzentrischem Anschluss 60/100 mm mit Messöffnungen.Vorbereitet für den Einbau des LAN/WLAN-Moduls ISM-7i zur Kommunikation über Smartphone, Laptop, PC oder dem Internet.Für den Betrieb ist ein Bedienmodul BM-2 oder ein Anzeigenmodul AM erforderlich.Technische Daten:Energieeffizienzklasse: Raumheizung AWärmetauscher beschichtetNennwärmeleistung (Heiz-/Warmwasserbetr.)bei 80/60°C: 3,8 - 18,9kWbei 50/30°C: 4,4 - 20,4kWNennbelastung: 22,2kWkl. Wärmebelastung (mod.) 3,8kWAbgastemperatur (Qmax/Qmin)bei 80/60°C: 70/50°Cbei 50/30°C: 30/25°CNormnutzungsgrad (HI/Hs)bei 40/30°C: 110/99%bei 75/60°C: 107/96%Vorlauftemperatur max.: 90°CGesamtüberdruck max.: 3,0barAusdehnungsgefäß Inhalt: 10LHeizwasserwärmetauscherinhalt: 1,3LRestförderhöhe für Hocheffizienzpumpe EEI <= 0.23:600L/h Förderm.(14kW b.Dt=20k):550mbar860L/h Förderm.(20kW b.Dt=20k):430mbarElektrische Leistungsaufnahme: Standby: 3 W, maximal: 17-51/63WSchutzart: IXP4DAnschlüsse: 3⁄4"Gasanschluss: 1⁄2"Abgasrohrdurchmesser: DN60/100Abmessungen (BxHxT): 440x790x378mmTransportgewicht (Leer): 33kgElektroanschluss: 230V/50HzCE-Identnummer: CE-0085 Co0098Fabrikat: WOLF GmbHArtikel-Nummer: 8615009
Post/DHL, Spedition, Versand nach CH, Versand nach A
Artikelbeschreibung:
WOLF Gasbrennwert-Heiztherme CGB-2-20 ComfortLine Hocheffizient und modern - das ist die Brennwerttechnik der Gas-Heiztherme CGB-2. Diese Anlage nutzt den Energieträger Gas optimal, sogar die im Abgas enthaltene Restenergie wird durch die sogenannte Wärmerückgewinnung wiederverwendet. Das ist umweltschonend, spart wertvolle Energie und bietet Ihnen zu jeder Jahreszeit optimalen Heizkomfort. Die wandhängende Gastherme ist ideal für Ein- und Mehrfamilienhäuser, sowohl für einen Neubau als auch bei einer Sanierung. Wenn Sie größere Mengen Warmwasser für sich und Ihre Familie benötigen, dann können Sie die CGB-2 jederzeit mit einem Speichergerät von WOLF ergänzen. Bedienen und überwachen Sie Ihre Heizung komfortabel über das separat erhältliche Bedienmodul BM-2 oder optional per Smartphone-App. So haben Sie jederzeit alles im Blick und können Ihr Heizsystem bequem an Ihre Bedürfnisse anpassen. Energieeffiziente Brennwerttechnik für höchsten Heizkomfort Bei der Brennwerttechnik wird der Energieinhalt des eingesetzten Brennstoffes nahezu vollständig ausgenutzt. Dazu wird das Abgas unter den Taupunkt abgekühlt. So entsteht flüssiges Kondensat. Bei dieser Umwandlung wird Wärme freigesetzt, die zusätzlich dem Heizsystem zugeführt werden kann. Ältere Heizsysteme nutzen hingegen lediglich den Heizwert des Brennstoffs, leiten den Wasserdampf zusammen mit dem bei der Verbrennung entstandenen CO2 und weiteren Stoffen also einfach über den Schornstein an die Umwelt ab. Das Abgas von alten Standardkesseln ist circa 240°C und das von Niedertemperaturkesseln etwa 160°C heiß. Ein Gas-Brennwertkessel stößt das Abgas aber nur noch mit circa 60°C aus – und das spart ordentlich Brennstoff und damit Heizkosten ein. Super Preis-Leistungs-Verhältnis Gasheizungen bieten von allen Heizungen das beste Preis-Leistungs-Verhältnis - sie sind in den Anschaffungskosten im Verhältnis günstig und zudem ist Ihre Installation sehr einfach. Zudem haben Gasheizungen, insbesondere Gasthermen, einen geringen Platzbedarf. Mit einer Gas-Brennwertheizung heizen Sie ihr Haus äußerst effizient, kostengünstig und zukunftssicher. Bereits innerhalb weniger Jahre amortisiert sich die Investition in ein Gas-Brennwertgerät. Um einen guten Brennwerteffekt zu erzielen, muss die Anlage auf den Nutzer und das Gebäude mittels Regelungseinstellung angepasst werden. So können Sie langfristig Heizkosten sparen. Die Vorteile im Überblick Hybrid+ Mit einem Wärmepumpen-Brennwert-Hybridsystem wie dem Hybrid+ lassen sich zwei Wärmerzeuger mit unterschiedlichen Heizleistungen kombinieren. Flip & Clean Das Flip–and–Clean–System garantiert die unkomplizierte und schnelle Wartung aller wandhängenden Gas– und aller bodenstehenden Öl–Brennwertgeräte. Smartset integrierbar Behalten Sie Ihre Haustechnik überall im Griff – mit der Smartset App können Sie Ihr Heizungssystem steuern, auch wenn Sie grade nicht zuhause sind. Die Kommunikation ist über Smartphone, Laptop oder PC per LAN / WLAN-Modul möglich. H2-Ready Ein wichtiger Baustein für unsere klimaneutrale Zukunft ist die Nutzung von Wasserstoff. WOLF Gas-Brennwertgeräte können in Zukunft statt mit reinem Erdgas auch mit einem Wasserstoffanteil von bis zu 20 % betrieben werden. Sobald dieser klimafreundliche Energieträger im Gasnetz angeboten wird, können die mit einem H2-Label gekennzeichneten Geräte ohne zusätzliche Umrüstmaßnahmen weiterbetrieben werden. längere Geräte-Lebensdauer und niedriger Brennstoffverbrauch durch eine stufenlos modulierbare Leistung schon ab 1,8 kW arbeitet sehr effizient mit einem Normnutzungsgrad von 110%, d.h. nicht nur der Energieträger Gas wird optimal genutzt, sondern auch die im Abgas enthaltene Restenergie wird wiederverwendet schont die Umwelt dank extrem niedriger Schadstoffemissionen einfach und intuitiv zu bedienen über das Bedienmodul BM-2 oder über die Smartset-App wartungsfreundlich: unkomplizierte und zeitsparende Wartung für den Handwerker, das reduziert Ihre Instandhaltungskosten leiser Betrieb dank der speziellen Gehäuse-Innendämmung Lieferumfang 1 × Gasbrennwertgerät anschlussfertig, verkleidet 1 × Einhängewinkel zur Wandmontage 1 × Betriebsanleitung für die Fachkraft 1 × Betriebsanleitung 1 × Wartungsanleitung 1 × Inbetriebnahme-Checkliste 1 × Aufkleber „G31/G30“ (für Umstellung auf Flüssiggas) Erforderliches Zubehör Luft-/Abgaszubehör (siehe Planungshinweise) Raum- oder witterungsgeführte Regelung (Bedienmodul BM-2 oder Anzeigemodul AM) Kondensatablauftrichter mit Schlauchhalter Wartungshähne für Heizungsvor- und Rücklauf Gaskugelhahn mit Brandschutzeinrichtung Sicherheitsventil heizungsseitig Sicherheitsgruppe für Brauchwasser Kurzschlussverrohrung für Speicheranschluss (nur bei Verwendung der Geräte ohne Warmwasserfunktion) Das Bedienmodul BM-2 ist nicht im Lieferumfang enthalten. Für den Betrieb ist ein Anzeigemodul AM oder gemäß EnEV ein Bedienmodul BM-2 erforderlich.
Allgemeine Beschreibung Die Wolf Gasbrennwert-Heiztherme CGB-2-20 ComfortLine ist eine hocheffiziente Heizlösung, die für den Betrieb mit Erdgas E, LL sowie Flüssiggas ausgelegt ist. Sie bietet eine modulierte Wärmeleistung von 1,8 kW bis 20,4 kW und ist für die Raumheizung sowie die Warmwasserbereitung geeignet. Die Therme ist mit einer geschlossenen Brennkammer ausgestattet, die sowohl raumluftabhängigen als auch raumluftunabhängigen Betrieb ermöglicht. Zudem erfüllt sie die Bedingungen des Umweltzeichens "Blauer Engel" bei Betrieb mit Erdgas und zeichnet sich durch niedrige CO- und NOx-Emissionen aus. Technische daten Energieeffizienzklasse: A Nennwärmeleistung (Heiz-/Warmwasserbetrieb): bei 80/60°C: 3,8 - 18,9 kW bei 50/30°C: 4,4 - 20,4 kW Nennbelastung: 22,2 kW Wärmebelastung (mod.): 3,8 kW Abgastemperatur (Qmax/Qmin): bei 80/60°C: 70/50°C bei 50/30°C: 30/25°C Normnutzungsgrad (HI/Hs): bei 40/30°C: 110/99% bei 75/60°C: 107/96% Vorlauftemperatur max.: 90°C Gesamtüberdruck max.: 3,0 bar Inhalt des Ausdehnungsgefäßes: 10 L Heizwasserwärmetauscherinhalt: 1,3 L Restförderhöhe für Hocheffizienzpumpe (EEI
International, Post/DHL, DPD, Spedition, Andere, Versand nach CH, Versand nach A
Artikelbeschreibung:
WOLF Gasbrennwert-Heiztherme CGB-2-20ComfortLineHocheffizient und modern - das ist die Brennwerttechnik der Gas-Heiztherme CGB-2. Diese Anlage nutzt den Energieträger Gas optimal, sogar die im Abgas enthaltene Restenergie wird durch die sogenannte Wärmerückgewinnung wiederverwendet. Das ist umweltschonend, spart wertvolle Energie und bietet Ihnen zu jeder Jahreszeit optimalen Heizkomfort.Die wandhängende Gastherme ist ideal für Ein- und Mehrfamilienhäuser, sowohl für einen Neubau als auch bei einer Sanierung. Wenn Sie größere Mengen Warmwasser für sich und Ihre Familie benötigen, dann können Sie die CGB-2 jederzeit mit einem Speichergerät von WOLF ergänzen.Bedienen und überwachen Sie Ihre Heizung komfortabel über das separat erhältliche Bedienmodul BM-2 oder optional per Smartphone-App. So haben Sie jederzeit alles im Blick und können Ihr Heizsystem bequem an Ihre Bedürfnisse anpassen.Energieeffiziente Brennwerttechnik für höchsten Heizkomfort Bei der Brennwerttechnik wird der Energieinhalt des eingesetzten Brennstoffes nahezu vollständig ausgenutzt. Dazu wird das Abgas unter den Taupunkt abgekühlt. So entsteht flüssiges Kondensat. Bei dieser Umwandlung wird Wärme freigesetzt, die zusätzlich dem Heizsystem zugeführt werden kann. Ältere Heizsysteme nutzen hingegen lediglich den Heizwert des Brennstoffs, leiten den Wasserdampf zusammen mit dem bei der Verbrennung entstandenen CO2 und weiteren Stoffen also einfach über den Schornstein an die Umwelt ab. Das Abgas von alten Standardkesseln ist circa 240°C und das von Niedertemperaturkesseln etwa 160°C heiß. Ein Gas-Brennwertkessel stößt das Abgas aber nur noch mit circa 60°C aus ? und das spart ordentlich Brennstoff und damit Heizkosten ein.Super Gasheizungen bieten von allen Heizungen das beste - sie sind in den Anschaffungskosten im Verhältnis und zudem ist Ihre Installation sehr einfach. Zudem haben Gasheizungen, insbesondere Gasthermen, einen geringen Platzbedarf. Mit einer Gas-Brennwertheizung heizen Sie ihr Haus äußerst effizient, kostengünstig und zukunftssicher. Bereits innerhalb weniger Jahre amortisiert sich die Investition in ein Gas-Brennwertgerät. Um einen guten Brennwerteffekt zu erzielen, muss die Anlage auf den Nutzer und das Gebäude mittels Regelungseinstellung angepasst werden. So können Sie langfristig Heizkosten sparen. Die Vorteile im Überblick Hybrid+ Mit einem Wärmepumpen-Brennwert-Hybridsystem wie dem Hybrid+ lassen sich zwei Wärmerzeuger mit unterschiedlichen Heizleistungen kombinieren. Flip & Clean Das Flip?and?Clean? und aller bodenstehenden Öl?Brennwertgeräte. Smartset integrierbar Behalten Sie Ihre Haustechnik überall im Griff ? mit der Smartset App können Sie Ihr Heizungssystem steuern, auch wenn Sie grade nicht zuhause sind. Die Kommunikation ist über Smartphone, Laptop oder PC per LAN / WLAN-Modul möglich. H2-Ready Ein wichtiger Baustein für unsere klimaneutrale Zukunft ist die Nutzung von Wasserstoff. WOLF Gas-Brennwertgeräte können in Zukunft statt mit reinem Erdgas auch mit einem Wasserstoffanteil von bis zu 20 % betrieben werden. Sobald dieser klimafreundliche Energieträger im Gasnetz n wird, können die mit einem H2-Label gekennzeichneten Geräte ohne zusätzliche Umrüstmaßnahmen weiterbetrieben werden.längere Geräte-Lebensdauer und niedriger Brennstoffverbrauch durch eine stufenlos modulierbare Leistung schon ab 1,8?kWarbeitet sehr effizient mit einem Normnutzungsgrad von 110%, d.h. nicht nur der Energieträger Gas wird optimal genutzt, sondern auch die im Abgas enthaltene Restenergie wird wiederverwendetschont die Umwelt dank extrem niedriger Schadstoffemissioneneinfach und intuitiv zu bedienen über das Bedienmodul BM-2 oder über die Smartset-Appleiser Betrieb dank der speziellen Gehäuse-InnendämmungLieferumfang1 × Gasbrennwertgerät anschlussfertig, verkleidet1 × Einhängewinkel zur Wandmontage1 × Betriebsanleitung für die Fachkraft1 × Betriebsanleitung1 × Wartungsanleitung1 × Inbetriebnahme-Checkliste1 × Aufkleber ?G31/G30? (für Umstellung auf
23-24 Werktage
Jetzt bestellen! Ratenkauf und 0% Finanzierung möglich.
" Produktdetails Werkseitig für Erdgas E, LL eingestellt umstellbar auf Flüssiggas Für die Raumheizung mit Anschlussmöglichkeit für einen separaten Speicher-Wassererwärmer Geprüft nach EG-Richtlinien und DIN EN 483 und DIN EN 12828 mit Vorlauftemperaturen bis 90° C und 3 bar zulässigem Betriebsdruck geeignet für gleitend abgesenkten Betrieb bis auf Raumtemperatur Leistung modulierend geregelt gasadaptive, selbst kalibrierende Verbrennungsregelung mit Vormischbrenner für extrem niedrige Schadstoffemissionen und sich ändernde Gasbeschaffenheit geschlossene Brennkammer für raumluftabhängigen und -unabhängigen Betrieb Drehzahlgeregelter Ventilator Verkleidung weiß RAL 9016 pulverbeschichtet Hoher Normnutzungsgrad bis 110% (Hi) / 99% (Hs) für bestmögliche Energieausnutzung. Bedingungen des Umweltzeichens „Blauer Engel“ nach RAL UZ61 bei Betrieb mit Erdgas Niedrige CO und NOx-Emissionen Stufenlos modulierende Wärmeleistung ab 1,8 kW Geringste Stromaufnahme im Standbybetrieb von 3W Modulierende Hocheffizienzpumpe (EEI < 0,23) zur automatischen Anpassung des Volumenstroms Regelung mit Gasfeuerungsautomat, elektronischer Zündung und Ionisations-Flammenüberwachung 10l Ausdehnungsgefäß Einhängewinkel Druckmanometer für den Heizkreis Elektronischer Drucksensor Anschlussstück der Luft-/Abgasführung mit konzentrischem Anschluss 60/100 mm mit Messöffnung Wartung Zur Wartung ist der Heizwasser-Wärmetauscher unter Anlagendruck ausschwenkbar ohne Heizwasser abzulassen Einfache Wartung durch beschichteten Heizwasserwärmetauscher Wolf „ALUPro“ Schnelle Montage, einfache Bedienung und Wartung mit bequemen Zugang zu allen Bauteilen Leichte Abgasmessung von außen ohne Öffnen des Gerätes Vorteile Optimale Brennwertnutzung durch Spreizungsregelung ohne Überströmventil Durch integrierte Abgas-Rückstromsicherung geeignet für die Mehrfachbelegung nach DVGW Warnmeldung bei niedrigen Wasserdruck durch elektronischen Heizwasserdrucksensor Integriertes 3-Wege-Umschaltventil zur Umschaltung zwischen Heiz- und Warmwasserbetrieb Kommunikation Vorbereitet für den Einbau des LAN/WLAN-Moduls ISM-7i zur Kommunikation über Handy, Laptop, PC oder Internet Für den Betrieb ist ein Bedienmodul BM-2 oder ein Anzeigenmodul AM erforderlich Technische Daten Energieeffizienzklasse: Raumheizung A Wärmetauscher beschichtet Nennwärmeleistung (Heiz-/Warmwasserbetr.) bei 80/60°C: 3,8 - 18,9kW bei 50/30°C: 4,4 - 20,4kW Nennbelastung: 22,2kW kleinste Wärmebelastung (mod.) 3,8kw Abgastemperatur (Qmax/Qmin) bei 80/60°C: 70/50°C bei 50/30°C: 30/25°C Normnutzungsgrad (HI/Hs) bei 40/30°C: 110/99% bei 75/60°C: 107/96% Vorlauftemperatur max.: 90°C Gesamtüberdruck max.: 3,0bar Ausdehnungsgefäß Inhalt: 10L Heizwasserwärmetauscherinhalt: 1,3L Restförderhöhe für Hocheffizienzpumpe EEI <= 0.23: 600L/h Förderm.(14kW b.Dt=20k):550mbar 860L/h Förderm.(20kW b.Dt=20k):430mbar Elektrische Leistungsaufnahme: Standby: 3 W Schutzart: IXP4D Anschlüsse: 3/4" Gasanschluss: 1/2" Abgasrohrdurchmesser: DN60/100 Abmessungen B x H x T: 440 x 790 x 378 mm Elektroanschluss: 230V/50Hz "

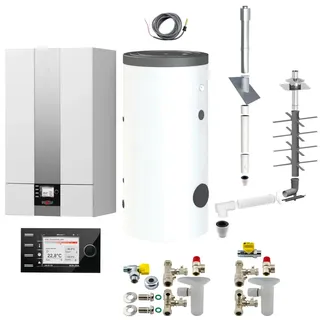

Wolf CGB-2 20 kW Gasbrennwerttherme Mit Wolf Bedienmodul, 200 Liter Warmwasserspeicher und Abgassystem Die Wolf Gasbrennwerttherme CGB-2 20 kW kann für Heizen und Warmwasserbereitung betrieben werden. 20 kW Gastherme für den Betrieb mit Erdgas E, LL oder Flüssiggas. Alle Modelle der Serie sind bereits 20 Vol.-% H2-Ready (DVGW) zertifiziert: Sie sind für ein Gemisch aus Erdgas und Wasserstoff gerüstet, das in Zukunft zum Einsatz kommen wird. Zudem sind alle Gasgeräte schon heute bis zu 100% Biomethan Produktvorteile: Brennkammer geschlossen, für raumluftabhängigen und raumluftunabhängigen Betrieb Normnutzungsgrad bis 110 % (Hi) / 99 % (Hs) Vormischbrenner für Erdgas E/H, LL/L und Flüssiggas stufenlos modulierende Wärmeleistung serienmäßig mit Ausdehnungsgefäß, modulierender Hocheffizienzpumpe (EEI < 0,23) und 3-Wege-Ventil beschichteter Heizwasserwärmetauscher Wolf "ALUPro" effiziente Verbrennungstechnologie durch gasadaptive, selbstkalibrierende Verbrennungsregelung mit selbsttätiger Anpassung an die Gasqualität (z.B. Biogas) automatische CO2-Einstellung durch selbstkalibrierende Verbrennungsluftregelung für extrem niedrige Schadstoffemission kein Überstromventil, keine Rücklauftemperaturanhebung - für höchsten Brennwertnutzen für bedarfsgerechte hygienische Warmwasserbereitung konstante Zapftemperatur durch exakte Durchflussregelung Inkl. Wolf Bedienmodul BM-2 Inkl. Wolf Anschluss-Set Inkl. Wolf Speichertermperaturfühler Inkl. Standwarmwasserspeicher 200 Liter Inkl. Abgassystem Technische Daten Wolf CGB-2: Gas-Brennwerttherme, Gastherme Einheit CGB-2 20 Bestell-Nr. 8615009 Energieeffizienzklasse Energieeffizienzklasse Raumheizung Grunddaten Nennwärmeleistung bei 80/60°C kW 18,9/22,2 1) Nennwärmeleistung bei 50/30°C kW 20,4 Nennwärmebelastung kW 19,6/23,0 Kleinste Wärmeleistung (modulierend) bei 80/60°C kW 3,8/6,8 2) Kleinste Wärmeleistung (modulierend) bei 50/30°C kW 4,4/7,4 2) Kleinste Wärmeleistung (modulierend) kW 3,9/6,9 2) Heizungsvorlaufanschluss G 3⁄4“ (DN20) Heizungsrücklaufanschluss G 3⁄4“ (DN20) Warmwasseranschluss/Zirkulation G 3⁄4“ Kaltwasseranschluss G 3⁄4“ Gasanschluss R 1⁄2“ Luft-/ Abgasrohranschluss mm 60/100 Abmessungen Breite mm 440 Höhe mm 790 Tiefe mm 378 Luft- / Abgasführung Typ B23 P , B33 P , C13(x), C33(x), C43(x), C53(x), C63(x), C83(x), C93(x) Gas-Kategorie II 2N3P Gasanschlusswert: Erdgas E/H (Hi=9,5kWh/m3=34,2MJ/m3) m3/h 2,06/2,42 Erdgas LL (Hi=8,6kWh/m3=31,0MJ/m3) m3/h 2,28/2,67 Flüssiggas P (Hi=12,8kWh/m3=46,1MJ/m3) kg/h 1,53/1,80 Gasanschlussdruck: Erdgas (min - max zulässig) mbar 20 (17-25) Flüssiggas (min - max zulässig) mbar 50 (42,5-57,5) Normnutzungsgrad bei 40/30°C (Hi/Hs) % 110/99 Normnutzungsgrad bei 75/60°C (Hi/Hs) % 107/96 Wirkungsgrad bei Nennlast bei 80/60°C (Hi/Hs) % 98/88 Wirkungsgrad bei 30% Teillast und TR=30°C (Hi/Hs) % 109/98 Vorlauftemperatur Werkseinstellung °C 75 Vorlauftemperatur bis ca. °C 90 max. Gesamtüberdruck bar 3,0 max. Restförderhöhe f. Heizkreis: Hocheffizienzpumpe (EEI <0,23) 600 l/h Fördermenge (14kW bei ∆t=20K) mbar 550 860 l/h Fördermenge (20kW bei ∆t=20K) mbar 430 1030 l/h Fördermenge (24kW bei ∆t=20K) mbar - Warmwasserdurchflussmenge l/min - Mindestfließdruck nach EN 625 bar - Spez. Wasserdurchfluss „D“ bei ∆t=30K l/min - max. zulässiger Gesamtüberdruck Warmwasser bar - Warmwasser- Temperaturbereich (einstellbar) °C - Warmwasserinhalt des Heizwasserwärmetauschers l 1,3 Ausdehnungsgefäß Gesamtinhalt l 10 Ausdehnungsgefäß Vordruck bar 0,75-0,95 Abgastemperatur 80/60-50/30 bei Qmax °C 70-50 Abgastemperatur 80/60-50/30 bei Qmin °C 30-25 Abgasmassenstrom bei Qmax g/s 8,8/10,7 1) Abgasmassenstrom bei Qmin g/s 1,8 verfügbarer Förderdruck des Gasgebläses bei Qmax Pa 135 verfügbarer Förderdruck des Gasgebläses bei Qmin Pa 14 Abgaswertegruppe G 52 NOx-Klasse 5 Kondenswassermenge bei 50/30°C l/h ca. 2,0 pH Wert des Kondensats ca. 4,0 Elektrische Leistungsaufnahme Standby W 3 Elektrische Leistungsaufnahme maximal W 17-51/63 1) Schutzart IP IPX4D Elektroanschluss/Absicherung 230V / 50Hz / 16A/B Gesamtgewicht kg 33 CE-Identnummer CE-0085CO0098 ÖVGW Qualitätszeichen G 2.990 SVGW-Nr. 14-026-4 1) Heizbetrieb / Wawrmwasserbetrieb 2) Erdgas / Flüssiggas (G31) Die Anforderungen von proKlima und KfW werden erfüllt. Technische Daten Wolf Bedienmodul BM-2: Zentrales Bedienmodul für WOLF Wärmeerzeuger der WRS-2-Generation • Raum-/witterungsgeführter Temperaturregler • Zum Einbau in Wärmeerzeuger/Zusatzmodule oder in Wandsockel zur Fernbedienung • Mit Zeitprogrammen für Heizen, Warmwasser und Zirkulation • Intuitive Menüführung mit Klartextanzeige und 3,5” Farbdisplay • Inbetriebnahme-Assistent mit automatischer Erkennung von Anlagenkomponenten • Unterstützung von 5 Wärmeerzeugern mit KM-2 • Einstellung von Heiz- und Kühlkurven • Einsetzbar als Fernbedienung für CWL Excellent / CWL-2 • Kompatibel mit WOLF Smartset Technische Daten Anschluss-Set Unterputz: askugelhahn mit thermischer Sicherung Eckwartungshahn mit KFE-Hahn...
